Расчет шага обрешетки конструкции

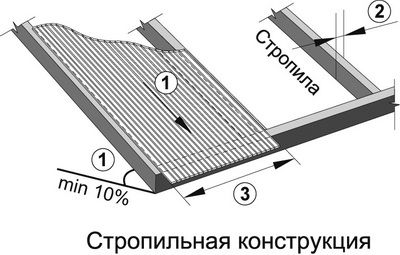

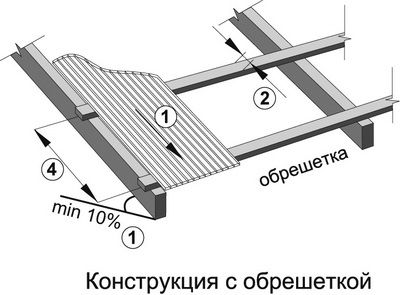

Рекомендуемый шаг между стропилами (3) и обрешеткой (4) (см) на плоских кровлях, рассчитанные на снеговую нагрузку 160 кг/м2 (для IIIрайона по весу снегового покрова).


Тип и толщина листов, мм Шаг стропильных конструкций, см
Шаг обрешетки до 70 до 105 до 210
4 43,8 47,7 47,5
6 65,1 68 67,2
8 80,9 84 82
10 112 102 96,1
16 - - 143
20 - - 164

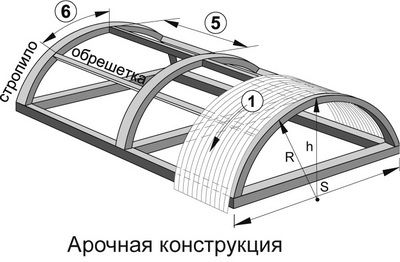

Рекомендуемый шаг между стропилами (6) и обрешеткой (5) (см) для арочного остекления из сотового поликарбоната, рассчитанные на снеговую нагрузку 1,6 кПа (для IIIрайона по весу снегового покрова).


Тип и толщина листов, мм Расстояние между обрешеткой относительно ширины

до 70 до 105 до 210
4 56
56
42
6 104
80
66
8 132
101
88
10 -
146
112
16 - 218
165
20 - 230
202
